新安江小川大橋

一、工程概況

新安江小川大橋?yàn)椤栋不帐〗煌ㄟ\(yùn)輸“十四五”發展規劃》中的歙縣新安江關鍵的過江通道，是黃山市“十四五”期間重點推進實施的項目。

本項目是繼街口大橋后新安江上的又一座跨江大橋，項目全長約1.148公里，橋梁段全長369.5m，大橋按照二級公路標準建設，雙向兩車道。

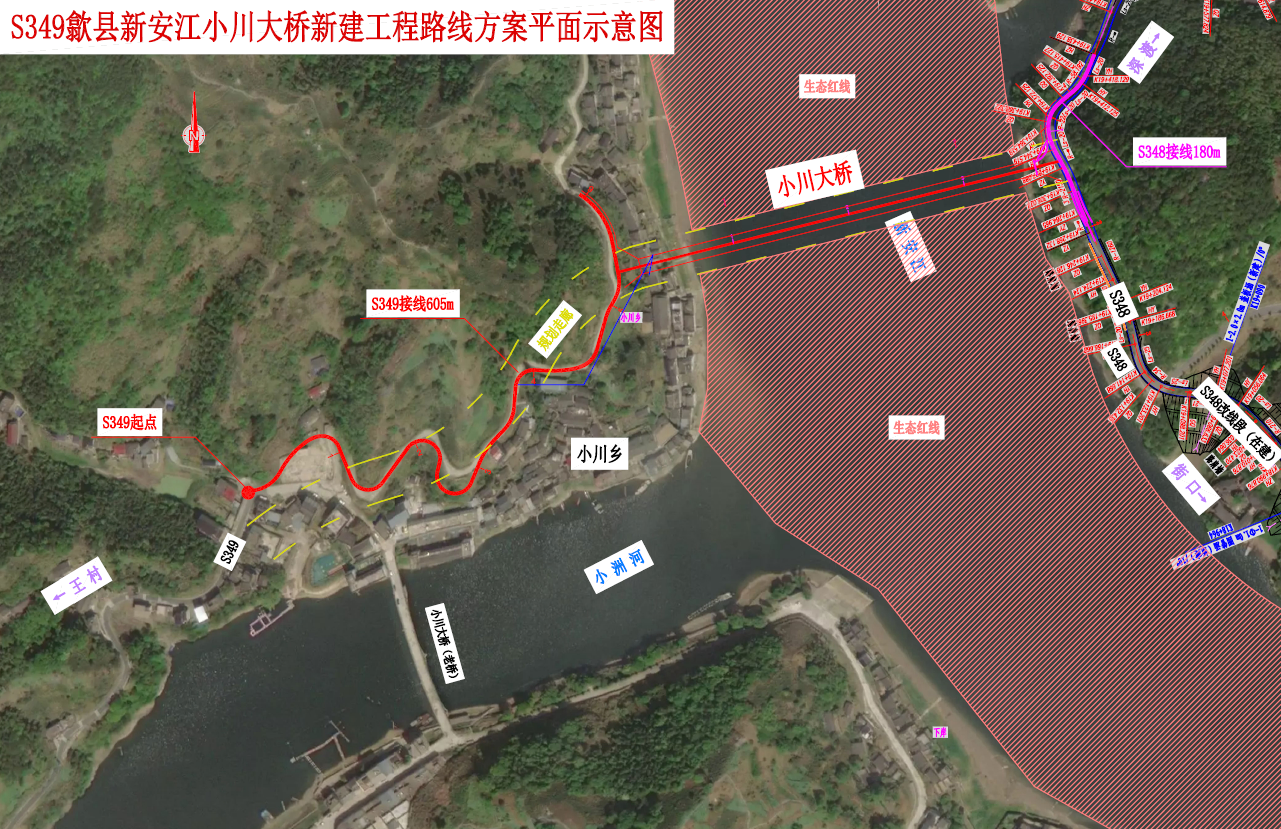

橋位平面圖

新安江小川大橋主橋采用320m的鋼箱梁單跨懸索橋，引橋采用14.5m普通鋼筋混凝土現澆板梁。

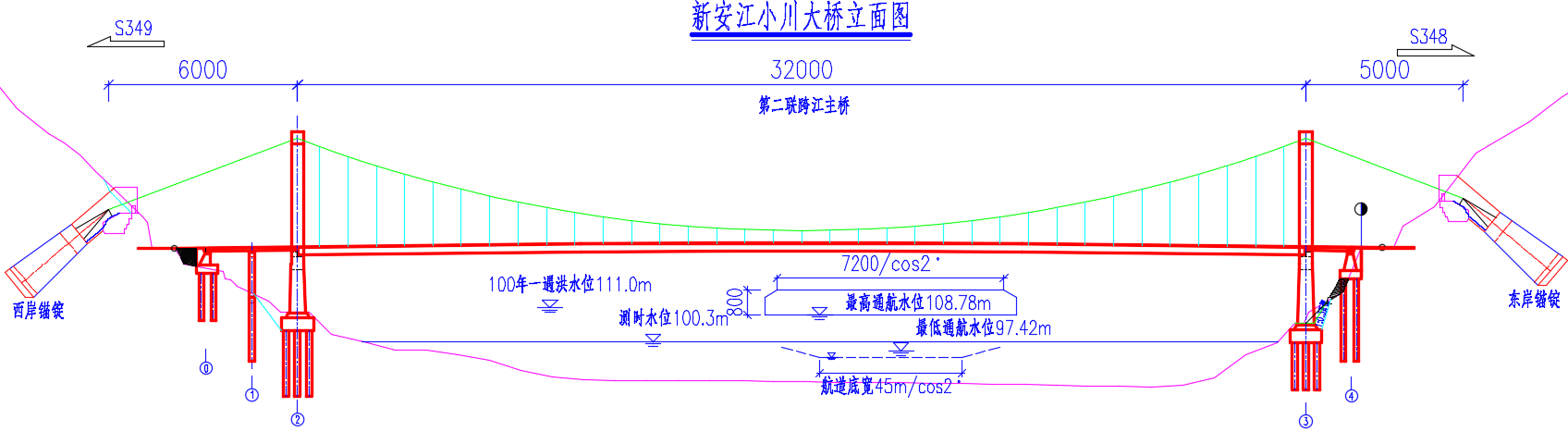

橋型布置圖

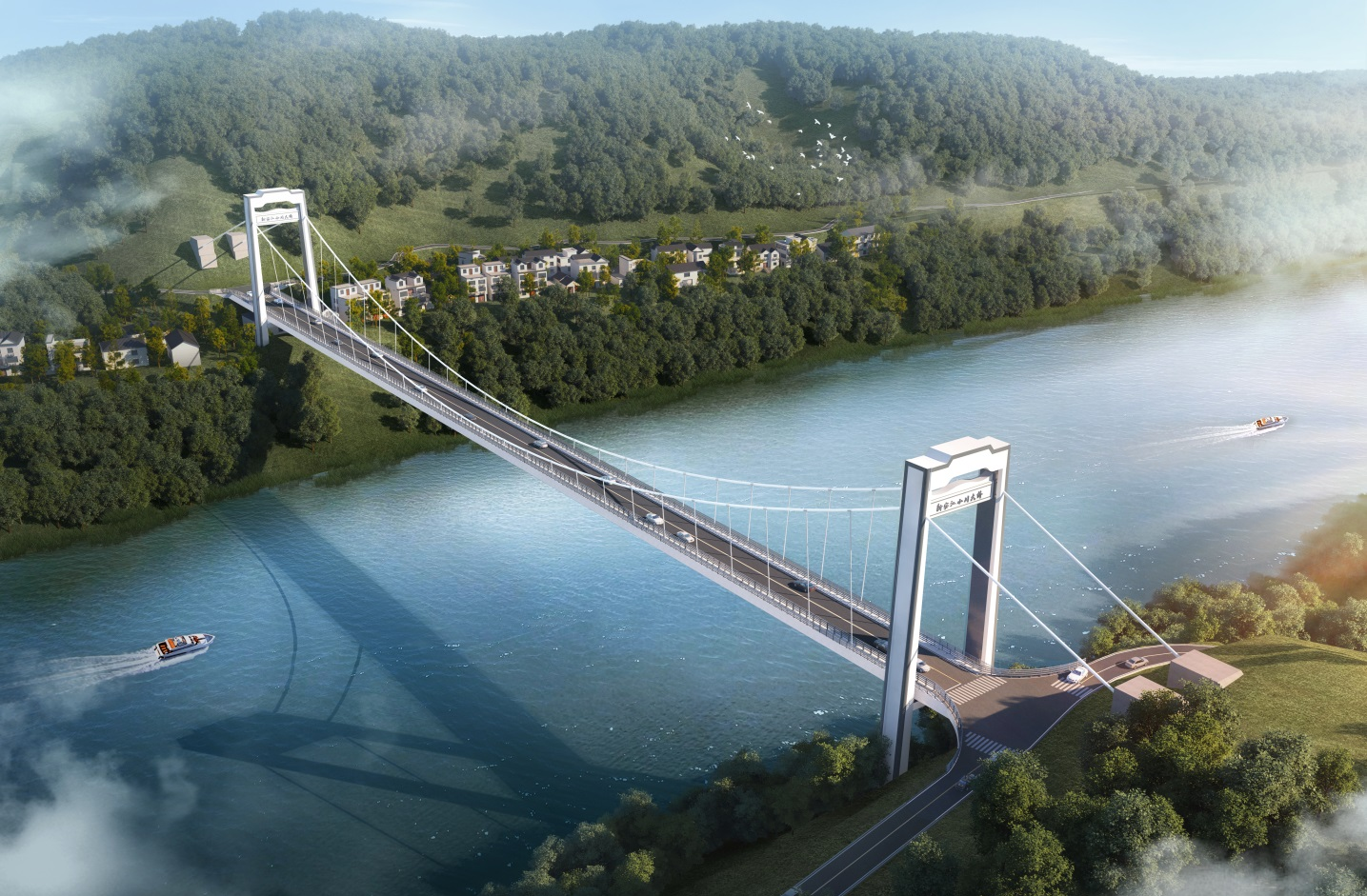

主橋效果圖

二、項目特點

新安江小川大橋主橋采用320m的鋼箱梁單跨懸索橋，主纜分跨為（60+320+50）m，主跨矢跨比1/11，雙主纜中心距13.5m；主塔為門式框架結構，兩岸錨碇均為隧道式錨碇；加勁梁采用扁平流線型封閉鋼箱梁，主橋全寬17m。

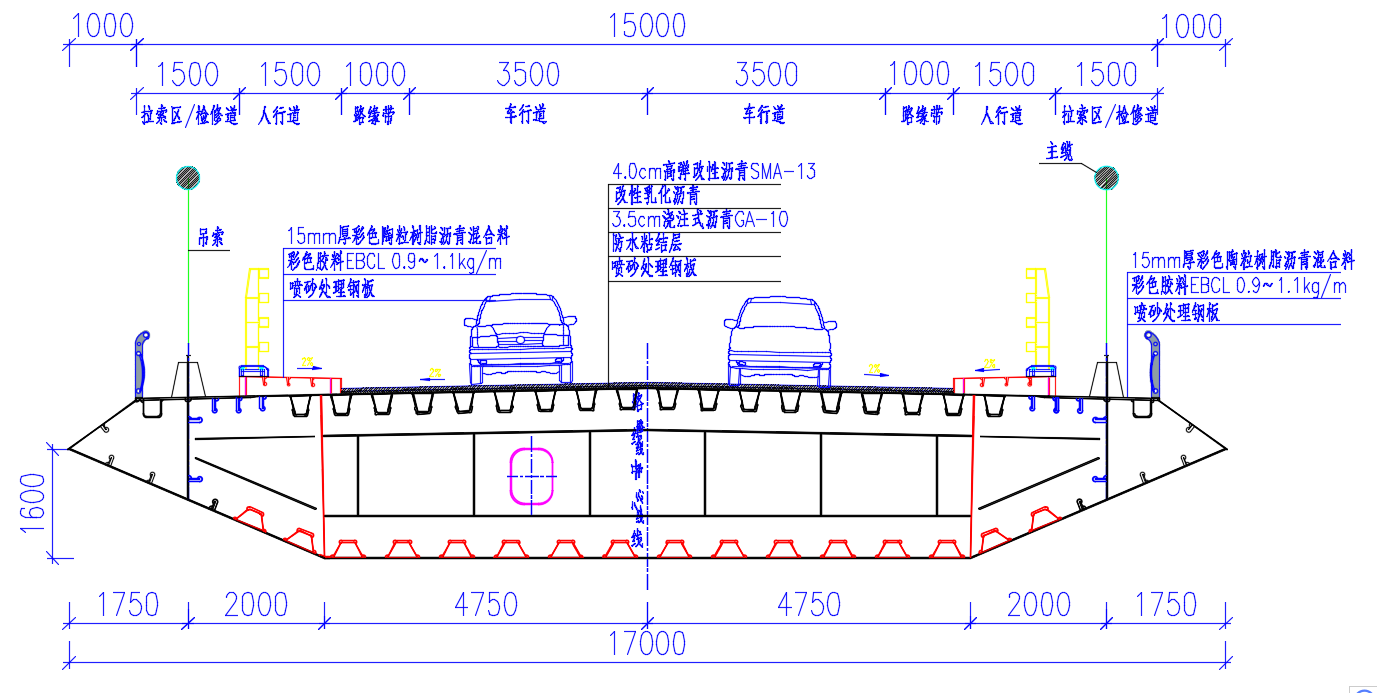

主梁斷面圖

本橋是繼馬鞍山長江大橋之后總院設計的首座地錨式懸索橋，也是安徽省首座隧道錨懸索橋，技術難度位居國內同類項目前列。

三、項目創新點

目前針對隧道錨固懸索橋的極限承載能力的研究較多，但針對窄間隙雙洞隧道錨懸索橋錨固隧道施工過程的穩定性和安全性的研究較少。本項目采用FLAC3D對隧道施工過程的受力特性進行了數值分析。在滿足穩定性和安全性的要求，通過精細化模擬分析開挖過程窄間隙隧道錨的應力變化規律為本項目錨碇隧道的設計和施工提供依據。

本項目跨域新安江，環境要求高，本項目創新的采用了在鋼箱梁風嘴內安放排水槽鋼板，排水槽鋼板頂部與鋼梁頂板焊接，側面和底部與利用風嘴橫隔板進行支撐。在排水槽上方沿縱向按照一定間距開設進水孔，并安放進水格柵作為雨水的進水口。在梁頂防撞欄底座內設置過水方管，過水方管位置與進水格柵的位置對應，行車道范圍內的雨水匯集到防撞欄底座為止后，通過過水方管穿過護欄底座，流入進水格柵，通過排水槽完成雨水排放。在排水槽內部布設不銹鋼內襯板解決排水槽的防腐問題，內襯板頂部與鋼梁頂板下緣頂緊，避免雨水與鋼梁頂板下緣接觸，提高鋼箱梁的抗腐蝕能力。這種排水設置具有更好的耐久性，使用年限久，且施工操作簡單。

四、項目建設意義

歙縣地處新安江流域、隔河相望的地區很多，受水系阻隔，導致兩岸鄉鎮的經濟發展不均衡，目前兩岸居民聯系主要通過水運，交通中轉不便。本項目可與王村至小川公路一起構建一條沿新安江的屯溪至千島湖快速通道，本項目的建設提高了區域公路網的通達性，改善了新安江山水畫廊的交通基礎設施條件，其建設是加快皖南交旅融合。

同時該項目的建設將顯著改善歙縣南部小川鄉、武陽鄉、璜田鄉、新溪口鄉、街口鎮等鄉鎮的交通出行條件，解決沿線部分群眾出行難的問題，推動區域經濟發展提高路網服務水平，同時項目的建設可以加快皖南交旅融合，打造富民“經濟線”、美麗“風景線”，提升全縣旅游能級，推動旅游公路出圈出彩，進一步推動歙縣旅游經濟持續、健康發展，成為助推經濟增長的新引擎。
