曲水流波 紅色傳承 —G4222和縣至襄陽高速公路鮮花湖特大橋

一、工程概況

G4222和縣至襄陽高速公路舒城（千人橋）至金寨（皖豫界）段是新增國高網G4222和縣至襄陽高速公路的組成路段，同時也是《安徽省高速公路網規劃修編（2020-2035）》“橫八”和銅商高速中的重要路段。2020年6月，該路段開展工可研究工作，并于2022年10月獲得交通運輸部對初步設計的批復，同年12月獲省交通運輸廳對于施工圖設計的批復，項目開始進入施工階段。

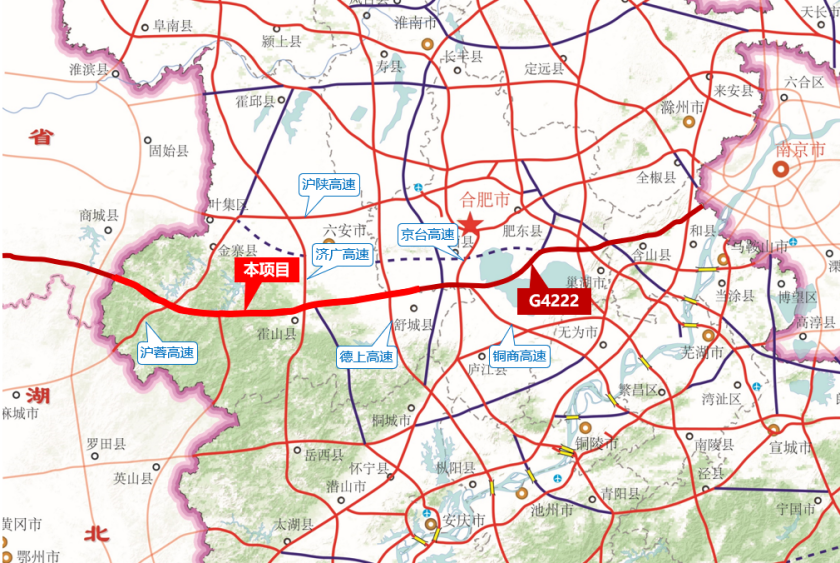

圖1 項目地理位置圖

鮮花湖特大橋是項目的主要控制性工程之一，位于響洪甸水庫西南角的金寨縣流波幢鎮，自東向西分別跨越S331和響洪甸水庫水域，距離上游流波水電站和S331黃販大橋分別為4km和300m。

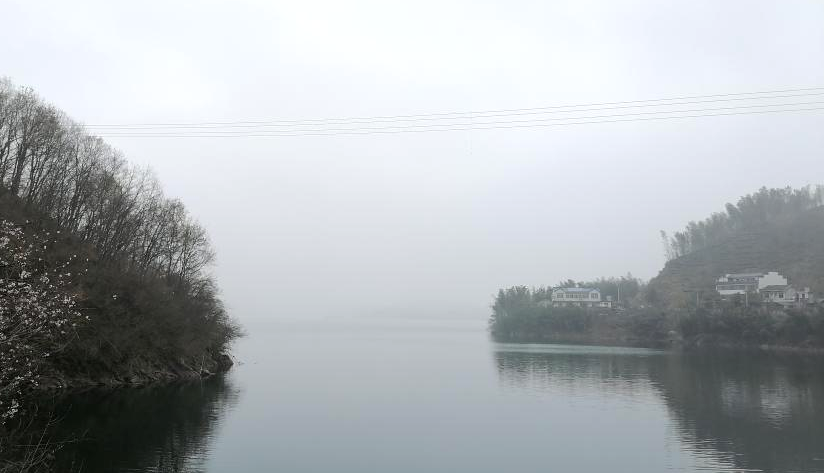

圖2 鮮花湖特大橋橋位現場環境

二、項目特點

鮮花湖特大橋橋面距離水庫河床高約90m，水深達20m，考慮橋梁基礎及基坑開挖避開S331等重要道路，避免深水設墩、保護自然環境，結合現場地形，通過對連續剛構橋、部分斜拉橋和拱橋等橋型進行比選，綜合考慮造價、施工、質量控制、運營養護等因素，鮮花湖特大橋主橋推薦采用（118+220+118）m預應力混凝土部分斜拉橋，塔梁墩固結體系；上部結構采用單箱雙室大懸臂斜腹板展翅寬幅箱形主梁，人字形主塔，單索面扇形、橫向雙排布置斜拉索，下部結構采用X形雙肢薄壁墩、群樁基礎。

結合地理環境和人文特點，鮮花湖特大橋主橋?qū)崿F(xiàn)了結構設計與景觀需求的完美融合，主塔塔肢分開如行人，主梁曲線變化似流波，宛如行人踏波逐浪、攜手前行，又似鷺鷥“擊水三千、振翅高飛”，主塔簡潔莊重，紅色涂裝，象征革命的征程和歷史，寓意紅色精神永傳承。

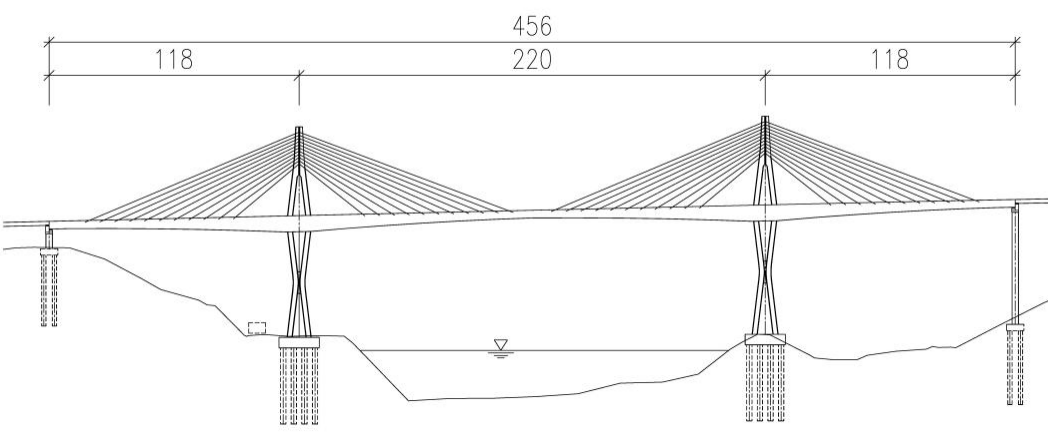

圖3 鮮花湖特大橋主橋橋型布置圖（單位：m）

圖4 鮮花湖特大橋效果圖

三、項目創新點

（一）“五個對稱”—對稱美學的極致運用

鮮花湖特大橋主橋除了常見的順橋向關于主跨中心線對稱，橫橋向關于橋梁中心線對稱之外，豎向上主塔下塔柱還與主墩上墩柱關于主梁平面對稱，主墩上、下墩柱之間也關于墩柱交叉點對稱，另外順橋向主梁、主塔與主墩還關于橋墩中心線對稱，在橋梁設計中極為罕見?！拔鍌€(gè)對稱”是我國傳統建筑美學在橋梁結構中的極致運用，再加上簡明的構造與簡潔的涂裝配色，體現了獨特的有序、平衡、穩定之美，蘊含了“和而歸一”、“陰陽協調”的傳統哲學思想，是對傳統文化的一種傳承。藍天之下、青山綠水之間，矗立著白梁紅塔，橋梁結構與自然美景和諧統一，成就了美學上的極致視覺體驗，也與橋梁的安全、適用、美觀設計原則完美契合。

（二）良好的結構受力與優異的美學效果協調統一

鮮花湖特大橋主塔上合下分，上塔柱合在一起，方便安置轉向索鞍和傳遞強大索力；下塔柱分成兩肢，從上往下逐漸展開，有利于承受較大的不平衡彎矩，增加結構的穩定性。剛構體系的主墩在溫度等可變作用以及收縮徐變等永久作用的影響下，表現為墩頂、底出現較大的反向彎矩，主墩采用X形雙肢薄壁墩，雙肢在反彎點附近相合，向上、向下分別分成兩肢并逐漸展開，與主墩受力分布吻合。鮮花湖特大橋主橋避免了為追求景觀效果而犧牲結構受力或增加復雜的裝飾，通過合理的構造設計，實現了良好的結構受力與優異的美學效果的協調統一。

四、項目建設意義及推廣價值

G4222和縣至襄陽高速公路舒城（千人橋）至金寨（皖豫界）段對于完善豫皖兩省東西向通道、安徽省區域路網，緩解過江交通壓力，全面落實長三角一體化、長江經濟帶、中原經濟圈等國家戰略，建設交通強國，促進沿線旅游產業發展均具有重要意義。

鮮花湖特大橋作為項目的主要控制性工程之一，橋梁跨徑在同類型橋梁中位居前列，也是省內最大跨徑、最高橋墩的公路部分斜拉橋，構造美觀新穎，建成后必將成為當?shù)貥?biāo)志性建筑，形成新景觀、新亮點，其相關設計思路和橋梁構造可供其他項目借鑒。
