池州長江公鐵大橋

一、工程概況

池州長江公鐵大橋?yàn)閲摇丁笆奈濉爆F(xiàn)代綜合交通運輸體系發展規劃》中銅陵至池州的關鍵過江通道，是安徽省“十四五”期間重點推進實施的項目。

大橋連接安徽省池州市和銅陵市樅陽縣，為跨長江的綜合性交通工程，兼具鐵路和公路功能，上游距已建池州長江公路大橋約24km，下游距已建銅陵長江公路大橋約20km。本項目承載合池城際鐵路、預留市域軌道交通、S40寧樅高速公路。項目北岸起自銅陵市樅陽縣的江廠村，南岸至池州市貴池區大興村，總長3108.5m。2022年7月中標兩階段勘察設計，2022年9月完成初步設計，2022年11月完成施工圖設計。

橋位平面圖

池州長江公鐵大橋主橋孔跨布置為(98+378+812+364+112)m，銅陵側大堤采用一孔140簡支鋼桁梁跨越，池州側大堤采用主橋邊跨跨越，大堤內引橋的基本跨徑為40.7m，大堤外引橋的基本跨徑為32.7m。

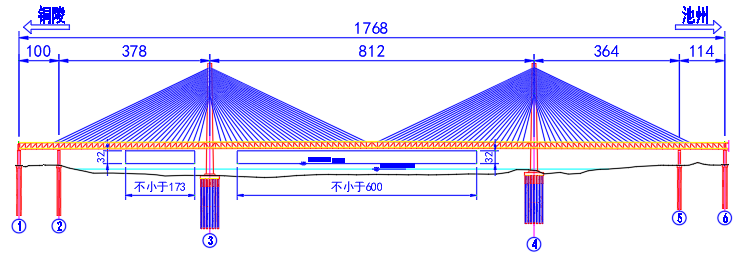

主橋孔跨布置圖

主橋效果圖

二、項目特點

主橋?yàn)?98+378+812+364+112)ｍ斜拉橋，通行4線鐵路、6車道高速公路。主梁采用鋼桁梁結構，板桁組合截面，設置3片主桁，桁寬36.3ｍ，桁高15.5m，桁梁不同區段分別采用Q420、Q370不同強度等級的鋼材。鋼桁梁節段在工廠采用全焊接技術整體制造。主梁的縱向約束方式為在銅陵側橋塔處設置阻尼約束和固定支座，其余各墩均設置活動支座。橋塔為類鉆石形，高277.5ｍ，采用C60高性能混凝土。斜拉索采用強2100MPa的高強度平行鋼絲索。橋墩采用鉆孔樁基礎，樁基直徑為2.8m。

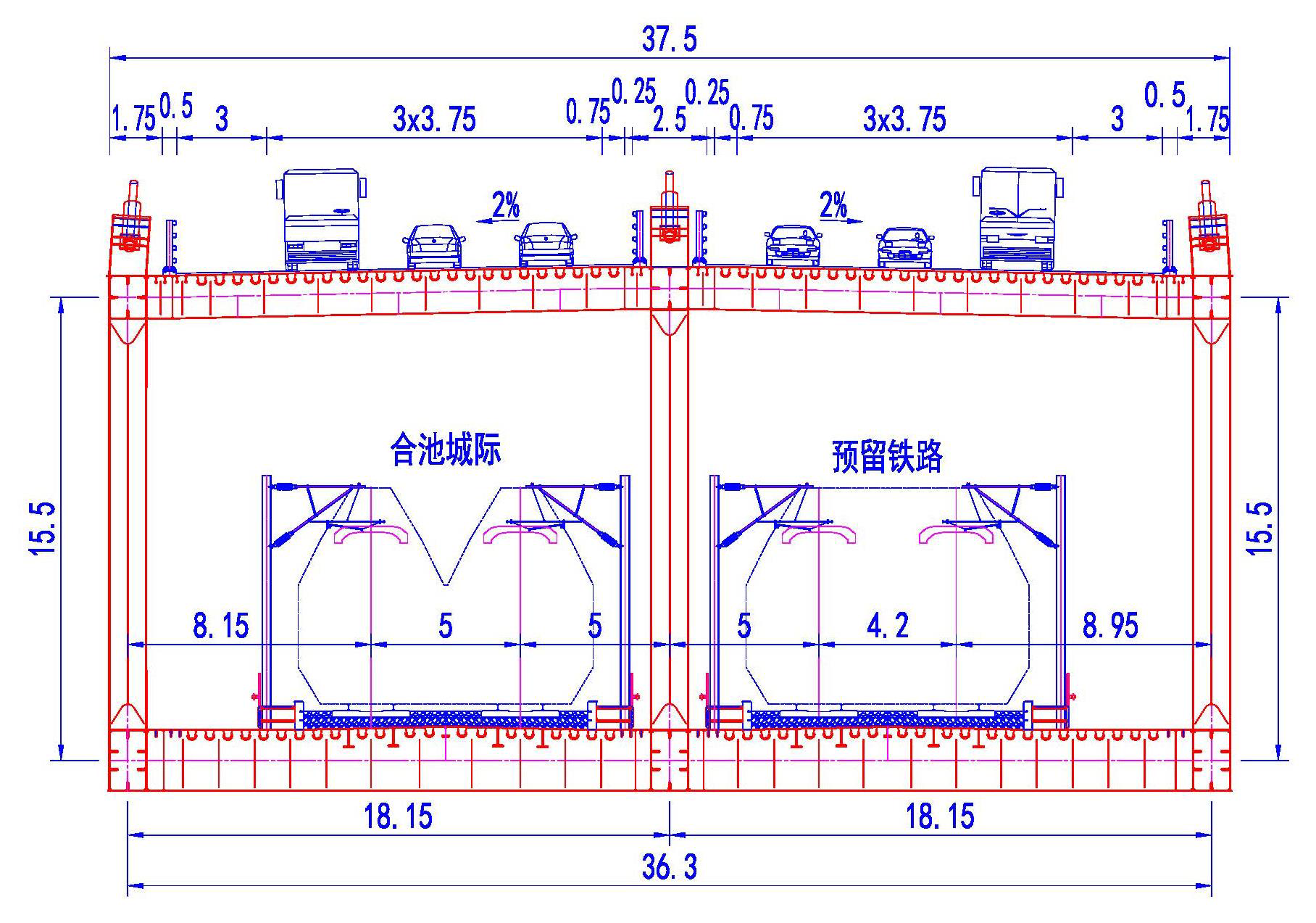

三主桁方案斷面圖

三、項目創新點

• 縱向彈性索約束體系

縱向彈性索約束體系是在兩個主塔與主梁間采用縱向彈性索連接，可有效的控制在靜力工況及地震工況下的縱向位移及塔底彎矩，可滿足伸縮裝置的伸縮量控制在±600mm之內。主塔兩側邊、中桁各設一對彈性索，單側主塔設置3根索。彈性索長度為280m，單側彈性索總初張力為17505kN，總最大索力為33246kN。

彈性索約束體系

（由于該結構體系尚未應用，鐵總不同意采用，最終施工圖仍采用固定支座+阻尼器體系）

• 三主桁三索面結構

三索面三主桁結構解決了跨度大、橋面寬、活載重、列車速度快帶來的技術難題，提高了結構剛度、行車安全性和舒適性。

• 2100MPa抗疲勞耐久型平行鋼絲斜拉索

采用2100MPa抗疲勞耐久型平行鋼絲斜拉索可降低拉索規格、減小風阻、降低用量，立面上塔每側布置27對斜拉索，全橋共324根斜拉索?？v橋向梁上索距為中跨側14m，塔上索距為2.8～3.0m。最大斜拉索規格LPES7-409，最小斜拉索規格為LPES7-187。單根最大制造長度為435m，單根最大重量52.9t。采用2100Mpa平行鋼絲斜拉索較1860Mpa平行鋼絲斜拉索節省材料約10%。

• 橋塔鋼筋部品化設計與施工技術

基于智能化、裝配化的建設理念,創新性地提出將立體三維塔柱鋼筋“降維”成“二維”鋼筋網片結構,并通過“網片制作+部品組拼+整體吊安”的工藝形成了超高索塔鋼筋部品工業化成型的裝配化施工關鍵技術?？捎行p少了高空作業人員,大幅降低了高空施工安全風險,提升了塔柱鋼筋施工效率,實現了機械化換人、智能化減人,推進了傳統塔柱鋼筋施工進一步轉型升級。

鋼筋部品件吊裝

• 1800噸鋼梁架設成套裝備技術

池州長江公鐵大橋主航道橋鋼桁梁全長1764米，采用兩節間大節段鋼桁梁整體制造、運輸及架設工藝，大節段鋼桁梁最重達到1800噸。結合已有的模塊化拼裝技術，實現了大節段鋼桁梁的智能化整體架設。

四、項目建設意義及推廣價值

本項目的建設對完善安徽省鐵路過江通道布局、優化公路路網布局和提升池州市綜合交通發展，加快融入長三角一體化發展具有重要意義。

項目的相關關鍵技術對公鐵兩用、公軌兩用斜拉橋具有良好的推廣和借鑒意義。
