S22天天高速安慶至潛山段

一、項目簡介

S22天天高速安慶至潛山段是安徽省高速公路網布局“五縱十橫”重要組成部分，是安徽省高速公路網布局“橫八”線中一段，同時也是安徽省北沿江高速的重要組成部分，是形成連接江蘇、安徽、湖北、江西等沿江地區聯系的高速公路大通道，對于完善沿江綜合立體交通走廊，支撐長江經濟帶國家戰略實施意義重大。

圖1 項目地理位置圖

本項目分為三段，分別是S22天天高速安慶至潛山段（涼亭至月山）、S22天天高速安慶至潛山段（月山至潛山）、營嶺隧道項目，全線均在安慶市境內。項目起點位于懷寧縣涼亭鄉雙嶺村附近，順接正在建設的天天高速無為至安慶段項目的涼亭樞紐，從北向南經懷寧縣茶嶺鎮、月山鎮，在懷寧縣石鏡鄉設置石鏡樞紐后從東向西經懷寧縣石鏡鄉、黃墩鎮、三橋鎮、小市鎮、潛山梅城鎮，終點在潛山市南與G50滬渝高速交叉設置樞紐互通并向北接入潛山市梅城鎮南外環路。路線全長42.968Km。

本項目與2024年2月正式開工，計劃于明年年底建成通車，截至目前整體工程進度已過70%。營嶺隧道項目計劃于2025年12月完成交工。

二、技術標準與工程規模

（1）道路等級：高速公路；

（2）地形條件：沿江丘陵平原區；

（3）設計速度：120km/h；

（4）路基寬度：雙向六車道，34.5m；

（5）路面類型：瀝青混凝土；

（6）汽車荷載等級：公路-I級；

（7）地震動參數：0.05g；

（8）設計洪水頻率：路基、大中小橋及涵洞1/100、特大橋1/300

本項目共有特大橋3座，大橋8座，長隧道1座，互通樞紐5處，服務區1處，預算投資共約88.08億元。

三、主要技術創新點

1 、外業工作信息化

本項目是交通設計一院首次在高速項目外業中使用數字化協同平臺，外業策劃、任務分配、調查記錄等外業工作均通過此平臺實現無紙化及數字化共享，并將最終成果載入數據庫，大大提高了外業工作效率及數據的保存。

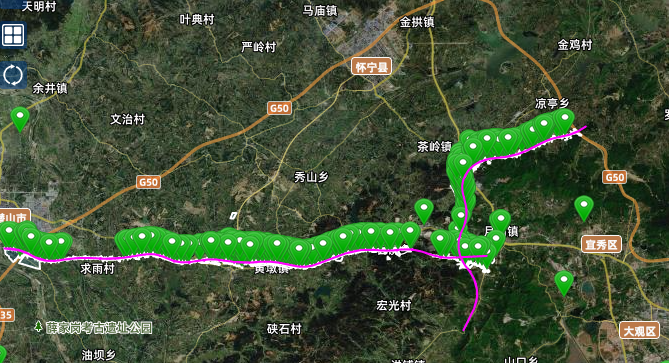

圖2 外業電子化

二、裝配化預制施工

本項目很好的貫徹了高速公路工廠化預制、裝配式施工的理念，主要包括：防護排水預制構件、裝配式圓管涵、裝配式箱型涵洞通道等，全線防排水預制構件和涵洞通道的裝配化率均達100%。

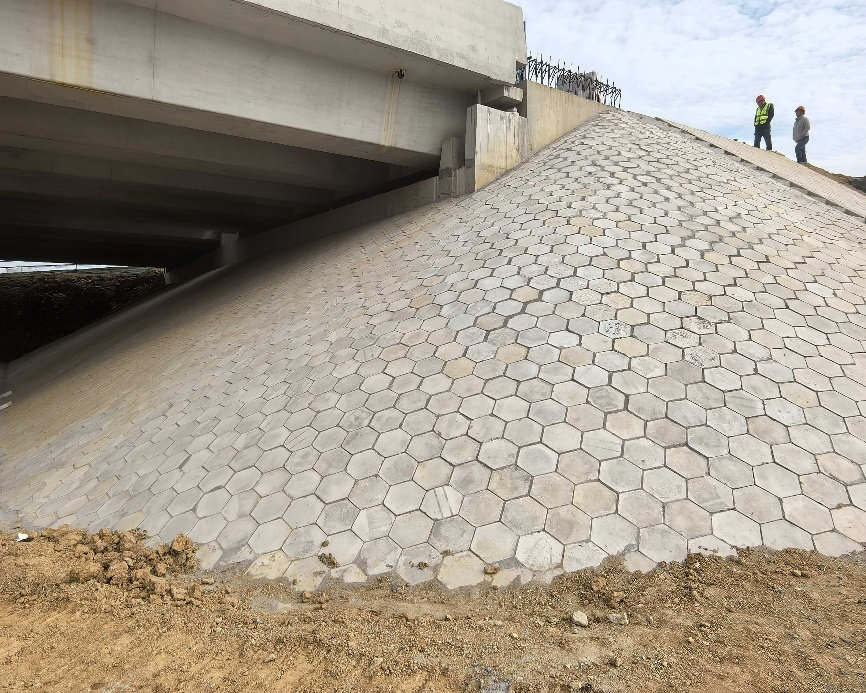

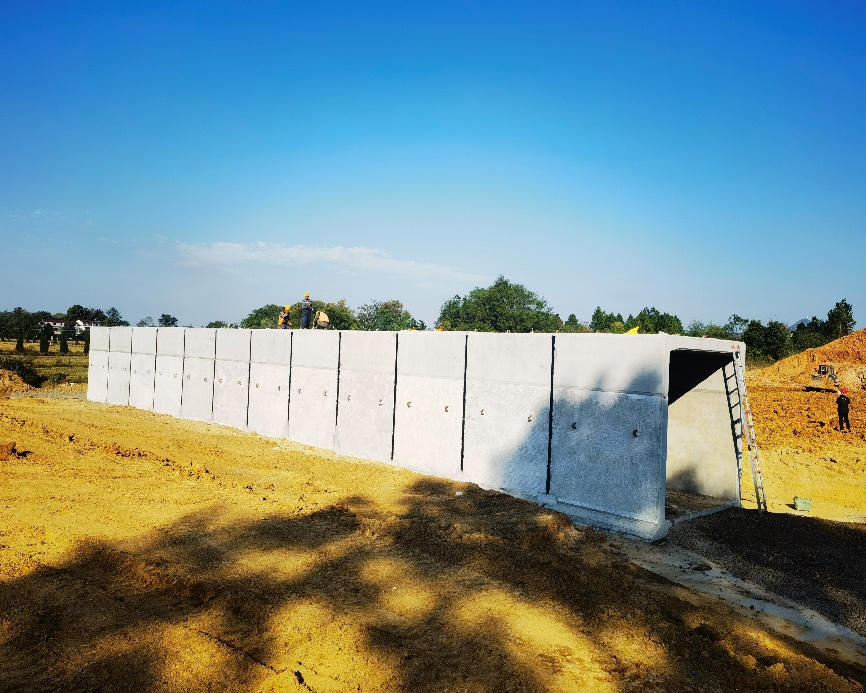

圖3 裝配式結構

三、裝配式護腳矮墻

公路行業擋墻目前存在工業化裝配率低、碳排放高的問題，結合材料創新和結構創新兩個方面，我院結合國內外最新研究成果，提出一種高性能超輕護腳墻結構研發方案，其用材量僅為傳統結構10%-20%，為擋墻低碳排、低經濟條件下的工業化、品質化創造了可行性，并在本項目月潛段K9+100-K9+220段右側及K9+070-K9+280段左側共設計有330m的L型裝配式護腳矮墻科研試驗段。

本研究針對 “一種工業化UHPC懸臂擋土墻及其施工方法”，研發的工業化超輕護腳墻有以下特點：

1、 新結構為超輕結構，預制構件重量僅為傳統現澆結構十分之一，結構總材料用量僅為傳統現澆結構五分之一；

2、 新結構經濟效益及環境效益明顯，總材料價格僅為傳統35%-50%，碳排放量僅為傳統20%-40%；

3、 新結構耐久性能、外觀質量及工業化快速建造性能較傳統大幅提升。

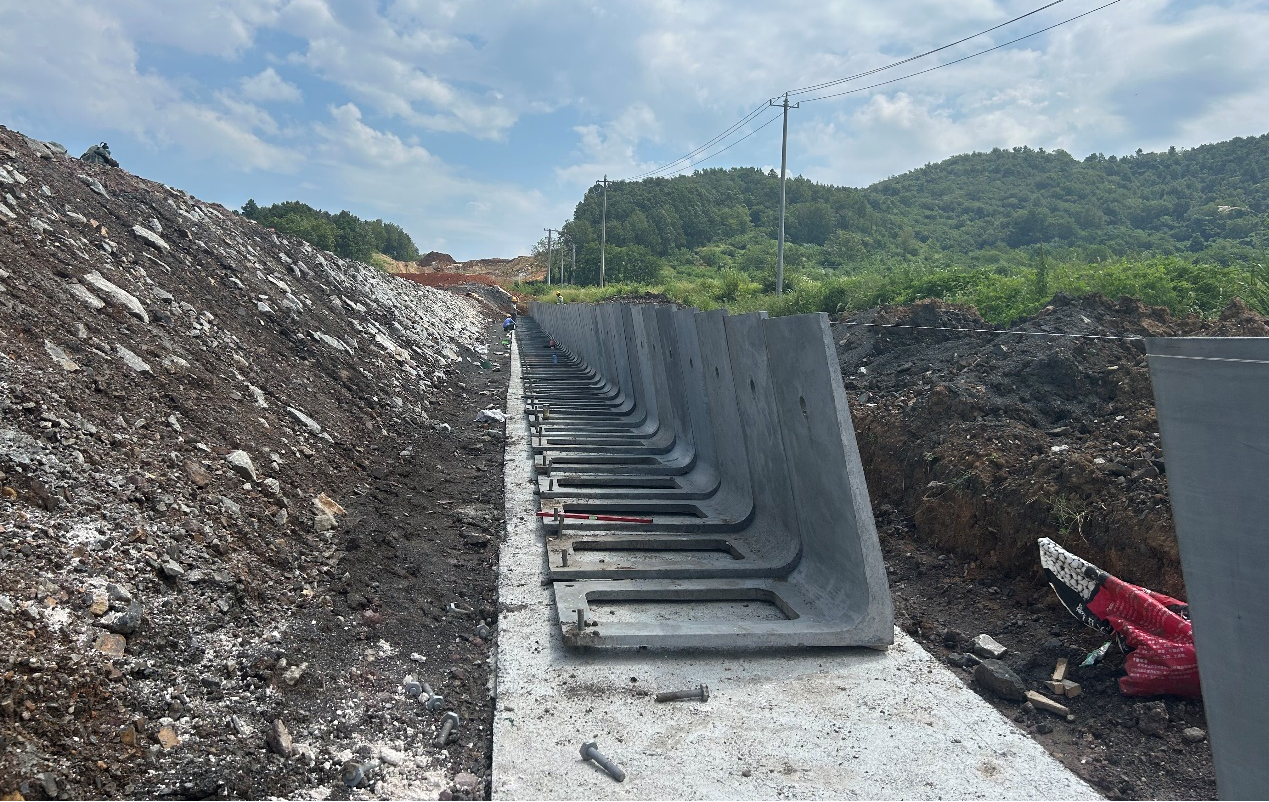

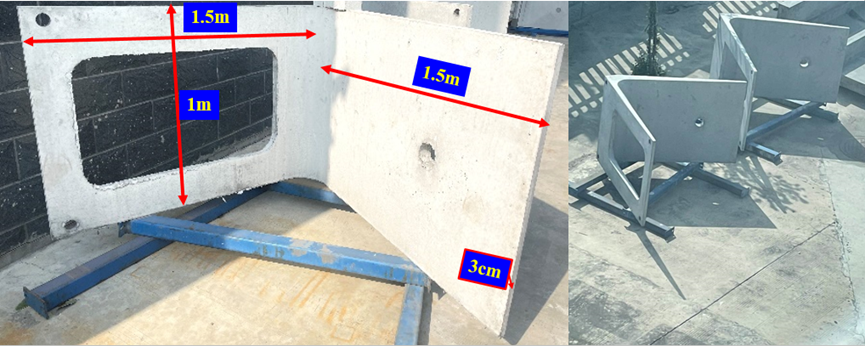

圖4 預制L型超輕型護腳工廠化預制與現場安裝
